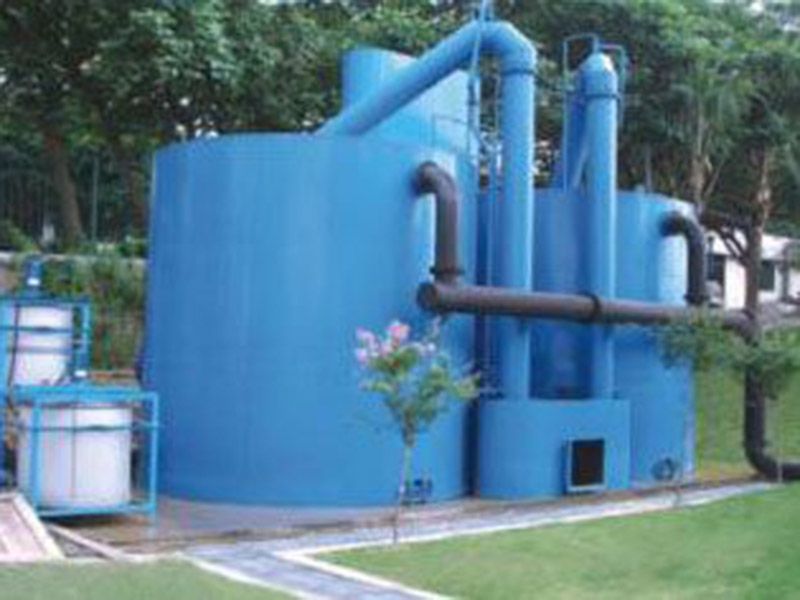

重力式無閥過濾器
鋼制重力式無閥過濾器由制造廠制造，以環保涂料防腐。由制造廠在工廠予制并組焊成幾部分，運至現場后，有制造廠人員繼續焊接而成，經再次防腐后交付給施工單位接管，裝填濾料之后，便可投入試用和運行，大大縮短施工周期，工廠化生產，不受施工季節的影響。
產品介紹
使用范圍
鋼制重力式無閥過濾器系列產品，廣泛適用于地表水凈化（如大中小型景觀水、人工河湖、噴泉瀑布等循環水的過濾）；地下水除鐵除猛；旁流水旁流過濾；生產廢水去除懸浮雜質；有機污水經生化處理、二次沉淀池處理之后的后續過濾，以及室內游泳池水的過濾。
一般介紹
該過濾罐系列產品中的小規格，采用方形、平頂頂蓋，大規格采用圓形，拱頂頂蓋，衛生防護條件好，可以露天設置，與鋼筋混凝土濾池相比，自重小，可采用瀝青砂柔性基礎。
無閥過濾器有兩大系列；一類是濾池方形，過濾水量有20m3/h至175m3/h；另一類濾池為圓形，過濾水量有20m3/h至80m3/h、200m3/h至750m3/h。其中過濾水量為20m3/h至175m3/h的均整體運至現場，過濾水量為200m3/h至750m3/h的，制造廠商預制成幾部分運至現場拼裝而成，再經防腐后交付施工單位，裝填濾料后即可調試和運行。
工藝介紹
采用小組里排水系統，正向、重力式過濾，以自身清水區的水量，在虹吸水頭作用進行反沖洗。因此，無須像高速過濾器、中速過濾器、機械過濾器以及普通快濾池那樣必須設置反沖洗泵貨反沖洗水塔。該過濾罐內，采用較多跟數的沖清水管，并布置在各自所在面積圖形的形心軸之處。因此反沖洗水配水均勻，其濾后水再清水區采用跺腳集水槽收集，因此過濾罐就位后，對集水槽堰頂之水平程度適應能力強，因而可以均勻集水。
過濾器的較大規格產品中，與國標圖的鋼筋混凝土重力式無閥濾池相比，增加了魅族三座式系列（即一座過濾器反沖洗時，由同一組的三座過濾罐供給反沖洗水量）期終水頭損失較大控制值也是國標圖的1.7m增加了1.5m和1.9m兩次檔次，為凈水廠設計的高程布置提供了方便選擇的產品。
工藝特點說明
在運行時，過濾—投入反沖洗—終止反沖洗—恢復下一周期的過濾，均自動進行。這種自動，屬于水力自動，是水力過程形成的自動，無須人員看管。因此，改過濾器的進水、出水、反沖洗水的供水、反沖洗廢水的排除都無須閥門控制，不需設置如同高速過濾器、中速過濾器、機械過濾器已經普通快濾池（均需設四個以上閥門），無需安裝需要精心維護的時間程序控制儀表或過程程序控制儀表。但在進水罐上應設置閥門，供初次投用時使用，均衡數座過濾罐的進水量；在同組旅館連通管上需配置閥門，供輪換檢修時停止進水用。
工作原理
原水由進水管送入濾池，經過濾層自上而下地過濾，清水即從連通管注入村水箱內貯存，水箱充滿后，水通過出水管入清水池，濾層不斷截留懸浮物，造成濾層阻力的逐漸增加，因而促使虹吸管內的水位不斷升高。當水位達到虹吸輔助管管口時，水自該管中落下，通過抽氣管借以帶走虹吸下降管中的空氣，當真空度達到一定值時，便發生虹吸作用。這時水管中的水自下而上地通過濾層，對濾料進行反沖洗。當沖洗水箱水面下降至虹吸破壞管時，空氣進入虹吸管，破壞虹吸作用。
